组合式防雷器

DXH06-FLBCS系列         T1+T2:25kA/50kA 350V        中普BC组合式电源防雷器

产品概述

1、用途

适用于LPZ0A-LPZ2防雷分区界面,并安装于主配电系统。集成B级、C级两级保护的组合型电源系统电涌保护器。安装一组产品实现了一、二级电源电涌保护而无需使用退耦电感,尤其适合一、二级保护器级间无法满足10米安装距离的情况

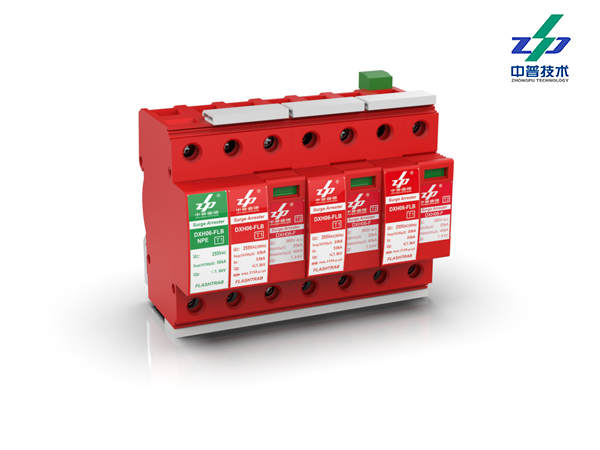

(图例:DXH06-FLBCS/3+1R25)

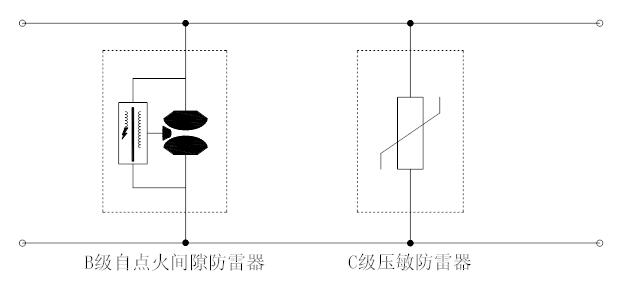

2、工作原理

DXH06-FLBCS组合型电源防雷器是由带主动能量控制放电间隙和高效的过电压保护器组合而成,构成低压电源第一、二级电涌保护,属于B+C类的电源防雷器。其既具有CSPD的响应速度和低保护电平,同时又具有B类保护器的能量级别。这种组合防护技术,取消了级和级电涌保护器之间退耦器的安装和级间连接导线长度的限制,节省安装空间,简化安装技术,优化导线连接。放电间隙用特种耐电弧烧蚀合金材料精密制成,寿命长,续流小。

如果B级和C级电涌保护器通过电子触发装置将形成级电涌泄放通道的密闭放电间隙和形成级电涌泄放通道的优质压敏电阻组合在一起,并利用压敏电阻泄放电涌时的箝位电压信号触发间隙放电,大部分电涌能量将通过放电间隙泄放,减轻压敏电阻负荷,实现放电间隙和压敏电阻能量泄放联动,构建低压电源系统级和级电涌组合保护。

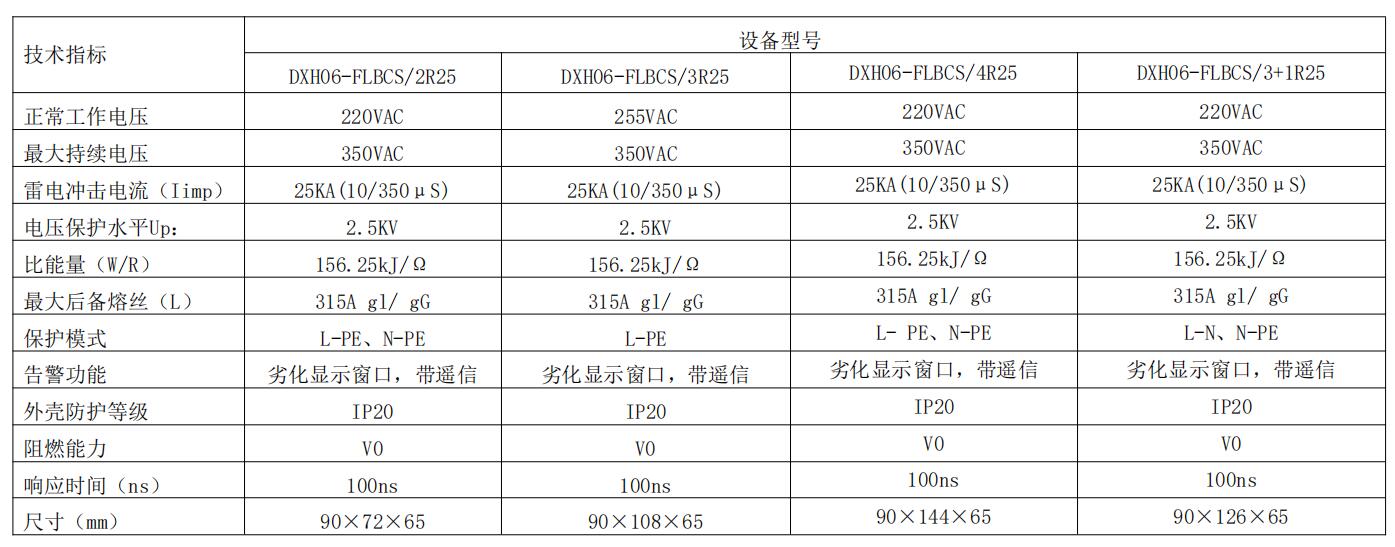

3、技术参数

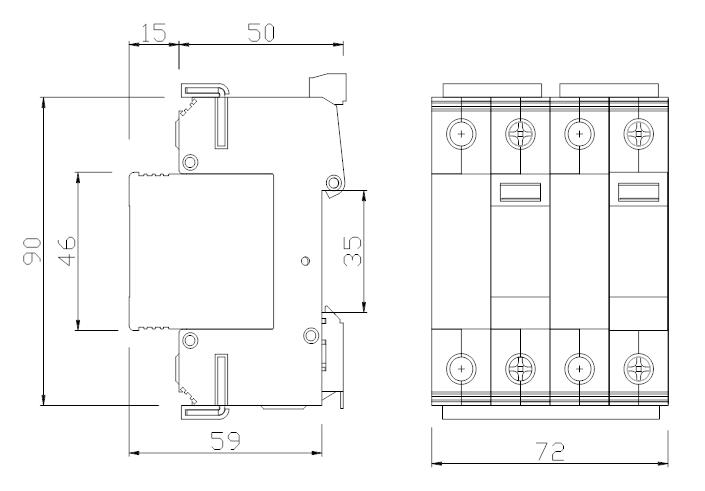

4、产品接线及尺寸

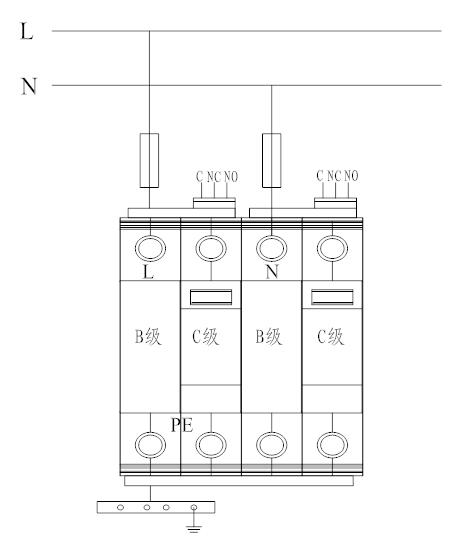

(图例:DXH06-FLBCS/2R25)

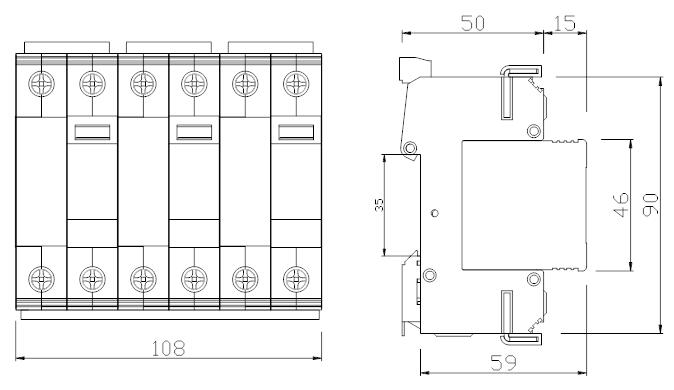

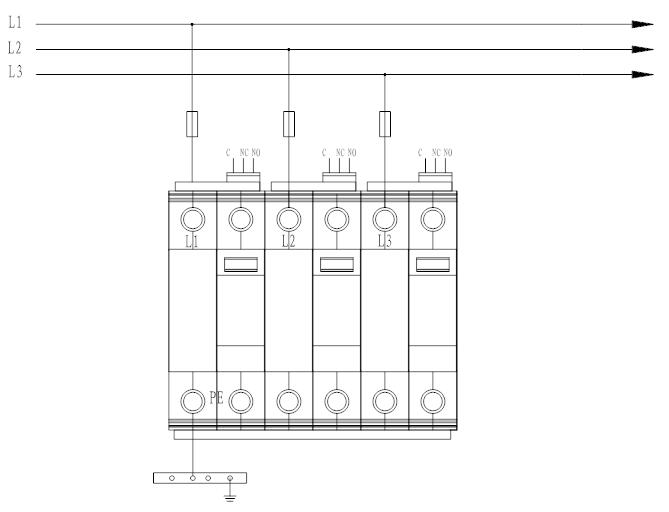

(图例:DXH06-FLBCS/3R25)

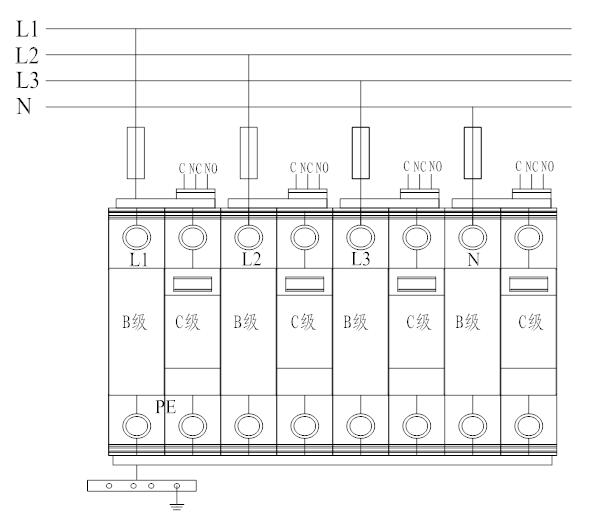

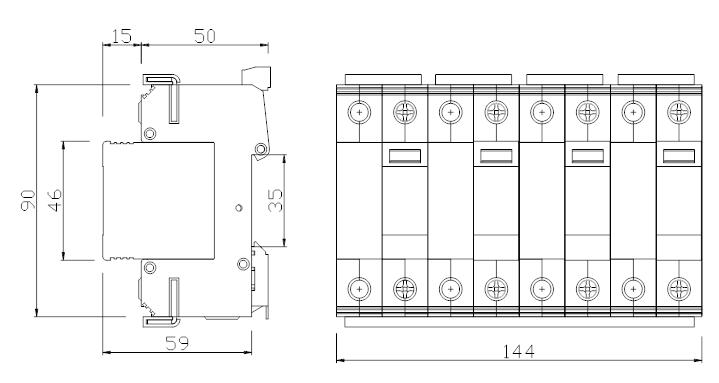

(图例:DXH06-FLBCS/4R25)

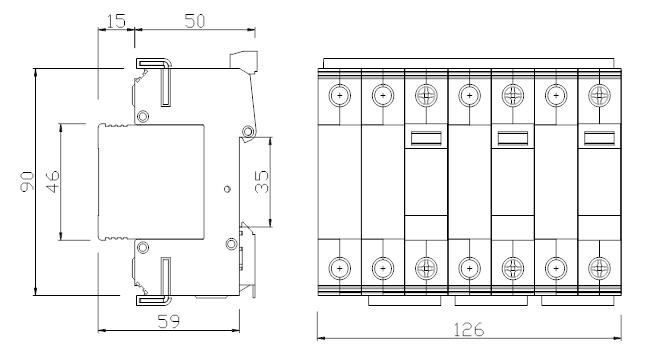

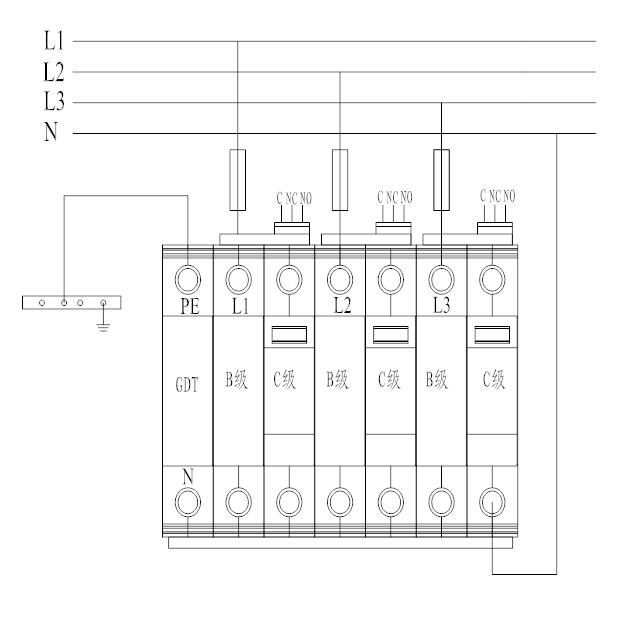

(图例:DXH06-FLBCS/3+1R25)


5、安装及维护

5.1  安装在处于LPZ0A-LPZ2防雷分区界面的电源进线总配电柜内

5.2  产品如上图所示安装,相线不小于10mm2,接地线不应小于16mm2

5.3  电源相线(L)、零线(N)分别接入电涌保护器相应接线端子,保证牢固及可靠,将电涌保护器接地端与地线作良好电气连接。

5.4 非专业人士严禁操作;禁止带电安装,扭力:2.5 -2.8Nm。

5.5 防雷器前端串接相应的熔断器315A 或空开(C63A)。

5.6 无需特别的日常维护,应定期检查防雷器的工作情况,有条件的地方可以利用防雷器的遥信告警信号功能。如防雷器状态指示窗口已经变红或其前端限流器件动作,应及时维护或更换模块。
